400V

480V

690V

容量

25A/35A

50A/60A

100A

150A

200A/600A

075/150

225/300

75A/150A

225A/ 300A

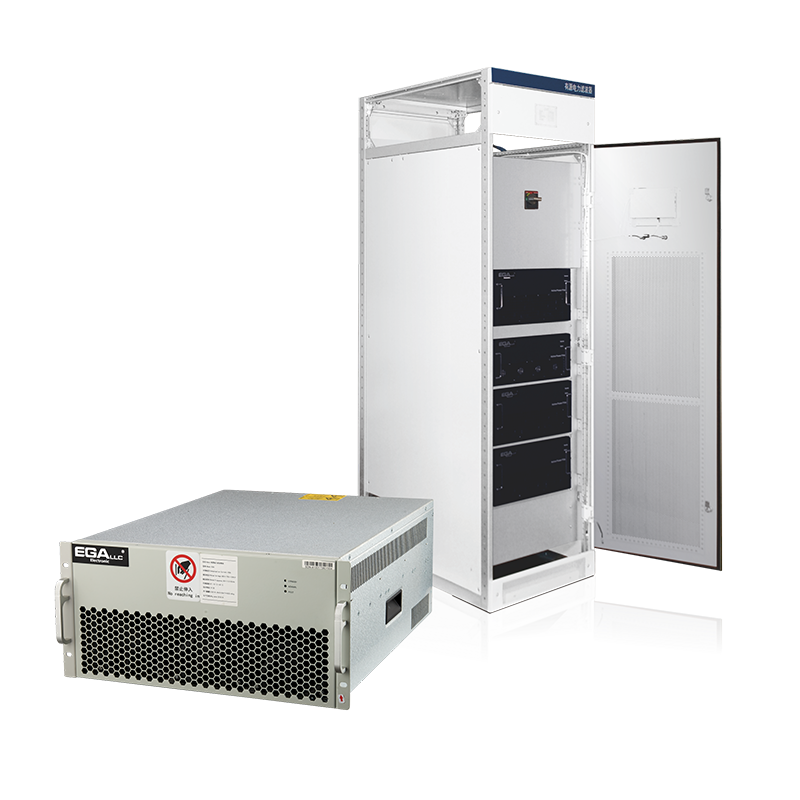

型号

EAPF-4-(---)- (3P/4P)-(W/R)

EAPF-4-(---) -(3P/4P)-R

EAPF-4-(---) -(3P/4P)-L

EAPF-48-(---) -3P-L

EAPF-69-(---) -3P-L

系统参数

额定输入线电压

380V(-40% 〜+20%)

480V(-20%~+20%)

690V(-30%~+15%)

电网频率

50/60HZ (范围：45Hz〜62Hz)

50/60HZ (范围：

45Hz 〜62.5Hz)

可并联台数

不限

整机效率

≥97%

电网结构

三相三线，三相四线

三相三线

电流互感器

150/5-10,000/5

电路拓扑

三电平

性能指标

额定容量

25A/35A

50A/60A

100A

150A

200A- 600A

75A/150A/225A/ 300A

谐波补偿

支持

无功补偿

支持

不平衡补偿

支持

滤波范围

2~50 次

滤波次数选择

2〜50次任意次数可选

滤波程度

2~50次任意次数可调

滤波能力

THDi （电流畸变率）＜5%

快速响应时间

<50μS

< 100MS

全响应时间

<5ms

<20ms

目标功率因数

从-1〜1可调

控制算法

FFT算法、智能FFT算法、瞬时无功算法

开关频率

20kHz

智能风冷

75L/Sec

151L/Sec

300L/Sec

405L/Sec

600-1800

380/760/1140/1520( L / Sec)

噪声指标

<56dB

<70dB

通讯监控能力

通讯接口

RS485,网口

通讯协议

电总协议，Modbus协议、TCP/IP

模块显示界面

LCD多功能触摸彩屏；LED指示灯；

LCD彩屏；LED指示灯；

8寸触摸液晶屏

pc端软件

有，并且所有参数可直接通过PC设置

保护功能

过压保护、欠压保护、短路保护、逆变桥反向保护、过补偿保护

CT监测告警

有

故障报警

有，最多报警记录500条

监控

支持独立监控/支持集中监控

机械特性

安装方式

壁挂式（机架式R)

150A APF（仅有机架式）

整柜式（L）

尺寸（宽*深*高； mm3）

(r)440*450*150

(W)440*470*150

(R)440*540*190

(W)440*590*192

(R)440*550*230

(W)440*600*232

500x510x270

800*600*2200(整柜)

净重

18kg

35kg

36kg

48kg

350~560kg

290〜560kg

颜色

黑色细砂纹

浅灰色（国标7035）（或客户订制）

CIS线方式

支持源侧负载侧

环境要求

海拔高度

1500m, 1500

-4000m之间

根据国标GB/T3859.2,每增加100m,功率降低1%

运行温度

-10°C 〜+40°C

相对湿度

5%〜95%,无凝露

防护等级

Ip20,其余IP等级可定制

相关资质及标准

资质认证

CE No.3B181022.EGATN79、中国认可国际互认检测

信息产业部检验报告

CQC认可实验室式实验报告

电力工业部试验报告
